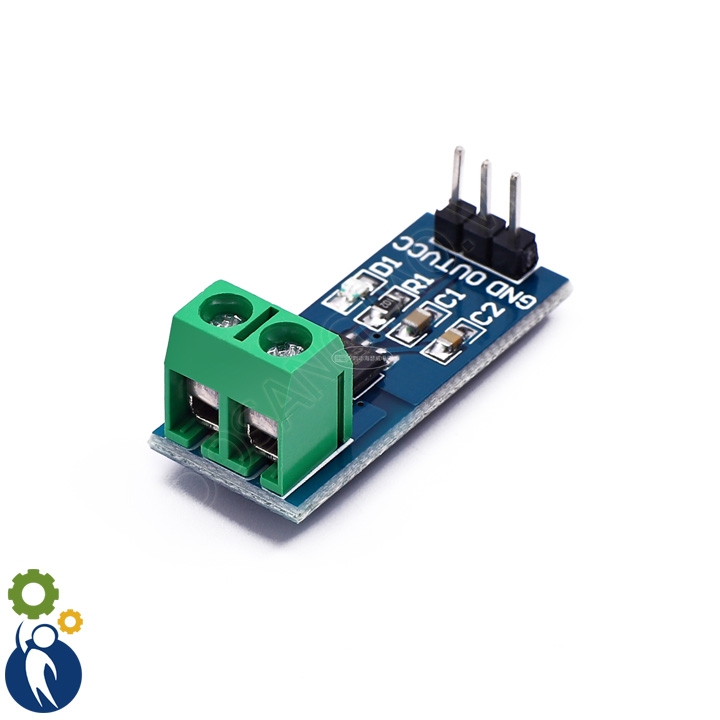

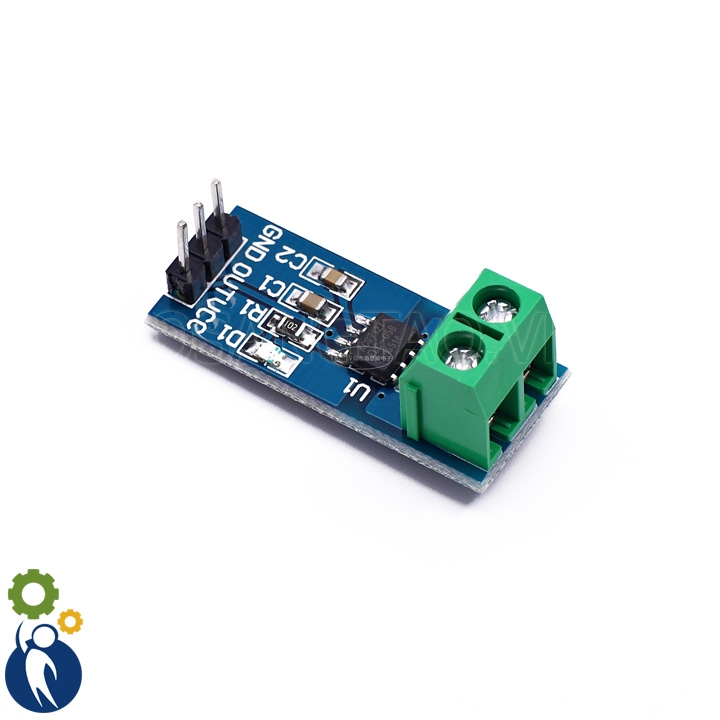

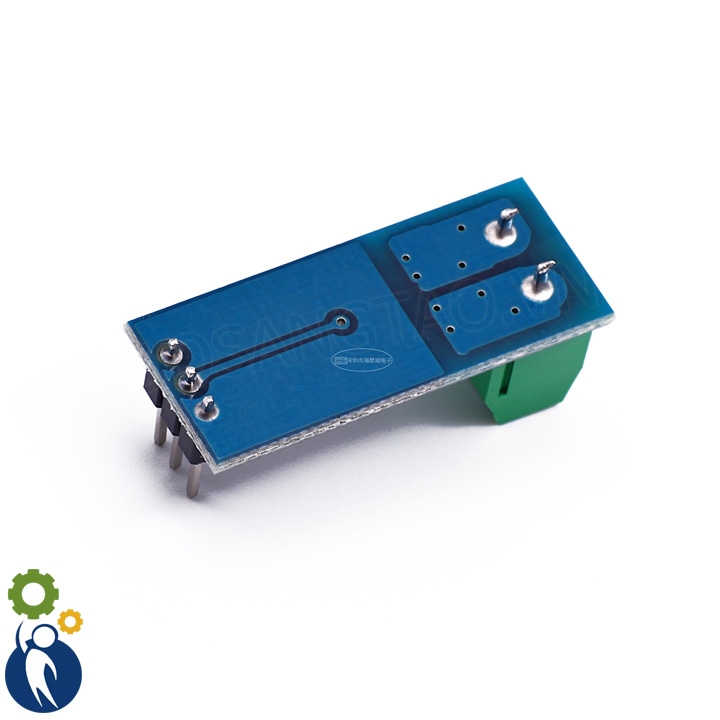

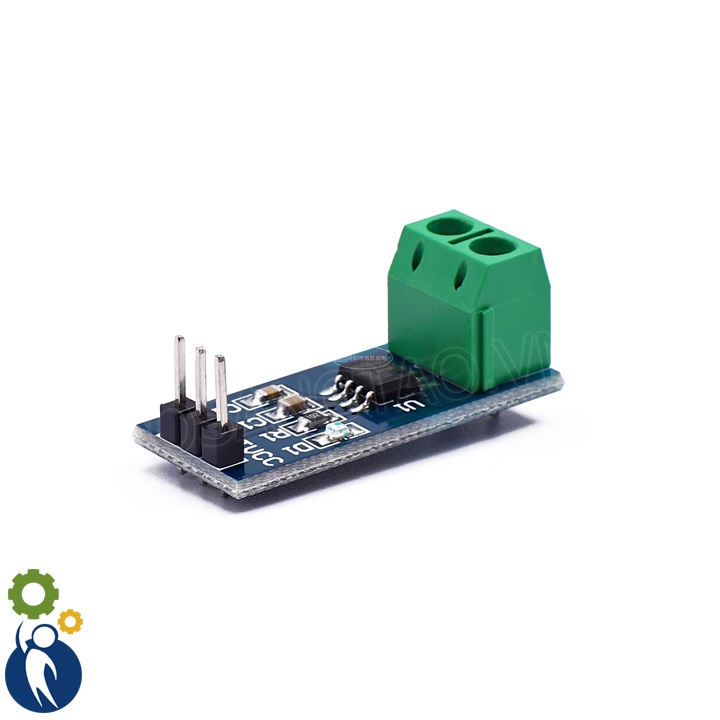

- Module Cảm Biến Dòng Điện ACS712 5A là ic cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. chân ACS712 sẽ xuất ra một tín hiệu analog ở chân Vout biến đổi tuyến tính theo Ip (dòng điện cần đo) được lấy mẫu thứ cấp DC (hoặc AC) trong phạm vi cho phép. Tụ Cf dùng để chống nhiễu.
* MÔ TẢ CHUNG:
- Module Cảm Biến Dòng Điện ACS712 5A là ic cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. chân ACS712 sẽ xuất ra một tín hiệu analog ở chân Vout biến đổi tuyến tính theo Ip (dòng điện cần đo) được lấy mẫu thứ cấp DC (hoặc AC) trong phạm vi cho phép. Tụ Cf dùng để chống nhiễu.
* THÔNG SỐ KĨ THUẬT:
- Kích thước: 14mm x 32mm
- Điện trở dây dẫn trong là 1.2mΩ.
- Nguồn: 5VDC.
- Độ nhạy đầu ra từ 63-190mV/A.
- ACS 712 5A
- Ip: 5A đến – 5A
- Độ nhạy: 180 – 190 mV/A.
- Kích thước: 31mm x13mm
- Đường tín hiệu analog có độ nhiễu thấp.
- Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs
- Khi không phát hiện được dòng điện, điện áp đầu ra là VCC/2
*LƯU Ý:
- ACS712 dựa trên nguyên tắc phát hiện Hall, vui lòng cố gắng tránh ảnh hưởng của từ trường lên nó.
