Mạch Tạo Thời Gian Trễ Đóng Ngắt Relay NE555 12V

Mã sản phẩm: G3TPMTGT5512
Xem đánh giá
Hết hàng
19.000₫ Giá cũ: Rẻ hơn

- Mạch Tạo Thời Gian Trễ Đóng Ngắt Relay NE555 12V có 2 loại: Đóng Trễ và Mở Trễ

- Lưu ý 1: Để kiểm tra được mạch đóng trễ hay mở trễ cần test lại mạch.

- Lưu ý 2: Shop sẽ giao mẫu ngẫu nhiên, tùy đợt hàng trên mạch sẽ có ký hiệu khác nhau.

Phân Loại:

Hoàn Tiền 100%

Trường hợp hàng giá

Được kiểm tra hàng

Mở hộp khi nhận hàng

Đổi trả hàng miễn phí

Trong 30 ngày sau khi nhận

- Mạch Tạo Thời Gian Trễ Đóng Ngắt Relay NE555 12V có 2 loại: Đóng Trễ và Mở Trễ

- Lưu ý 1: Để kiểm tra được mạch đóng trễ hay mở trễ cần test lại mạch.

- Lưu ý 2: Shop sẽ giao mẫu ngẫu nhiên, tùy đợt hàng trên mạch sẽ có ký hiệu khác nhau.

- Cách phân biệt:

+ Đóng Trễ: Khi cấp nguồn thì led 1 (led báo nguồn) sáng và led 2 (led báo trạng thái rờ le) tắt, sau 1 khoảng thời gian thì led 2 (led báo trạng thái rờ le) sáng cho đến khi được cấp nguồn lại.

+ Mở Trễ: Khi cấp nguồn thì led 1 (led báo nguồn) sáng và led 2 (led báo trạng thái rờ le) sáng, sau 1 khoảng thời gian thì led 2 (led báo trạng thái rờ le) tắt cho đến khi được cấp nguồn lại.

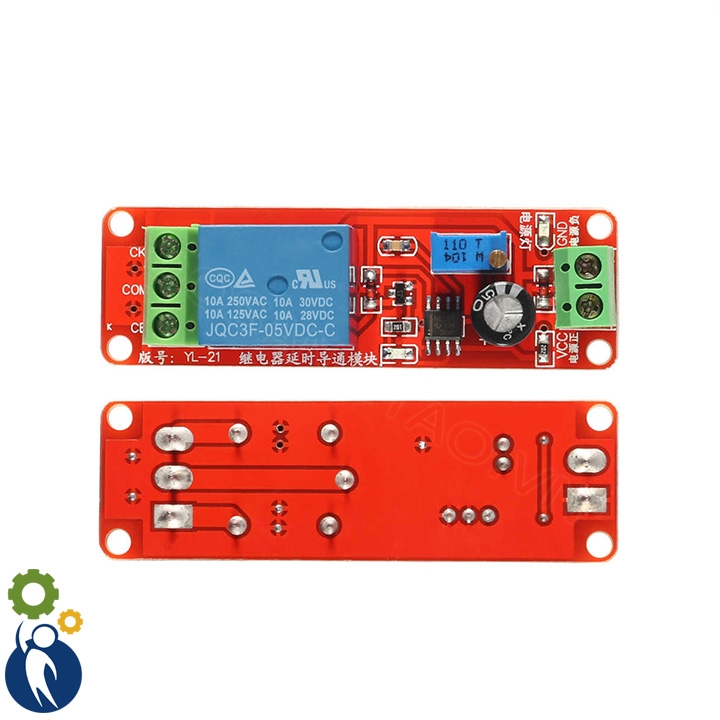

Module relay tạo trễ đóng ngắt thiết bị loại đóng trễ

* MÔ TẢ CHUNG:

- Module relay tạo trễ đóng ngắt thiết bị loại đóng trễ hay còn gọi là relay đóng trễ là module tạo thời gian trễ 0-10s sử dụng IC NE555 với ngõ ra là tiếp điểm relay, được sử dụng trong ứng dụng cần tạo độ trễ để bật tắt thiết bị, ví dụ: bảo vệ loa…

- Cụ thể: Sau khi cung cấp nguồn điện 5-12v, relay sẽ không đóng ngay lập tức, sau khoảng từ 0 ~ 10s (có thể điều chỉnh) relay đóng lại và duy trì cho đến khi được cấp nguồn lại.

* THÔNG SỐ KỸ THUẬT:

- IC điều khiển: NE555

- Điện áp: DC 12V

- Điều chỉnh thời gian trễ (0 ~ 10 giây)

- Tăng chiết áp có thể tăng thời gian trễ

- Tăng điện dung C1 có thể tăng thời gian trễ

- Có đèn báo nguồn đầu vào

- Có thể điều khiển các thiết bị AC 220 V / 10A. (Thiết bị điều khiển tối đa 2000W)

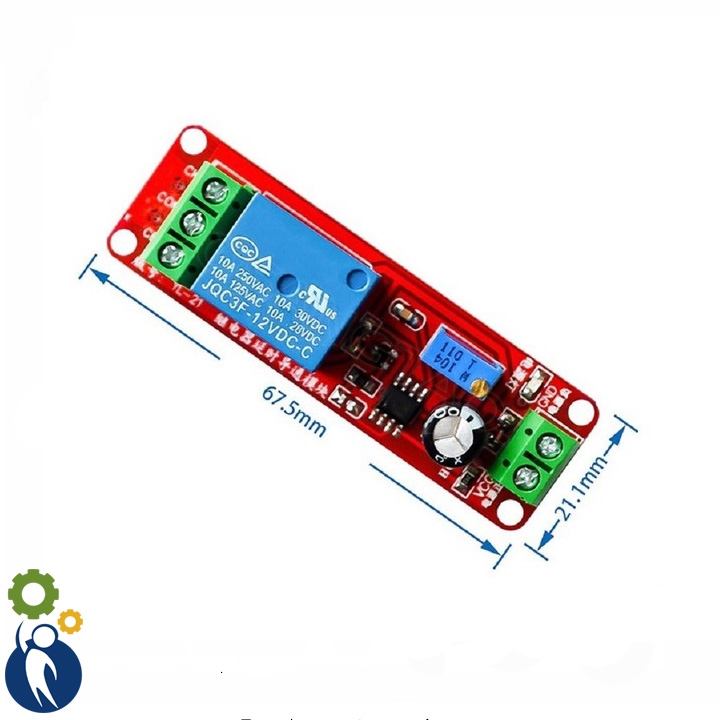

- Kích thước: 6.8CM * 2.1CM khoảng cách mở 61,5 * 16mm

- Trọng lượng: 20g

Module relay tạo trễ đóng ngắt thiết bị loại mở trễ

* MÔ TẢ CHUNG:

- Module relay tạo trễ đóng ngắt thiết bị loại mở trễ hay còn gọi là relay mở trễ là module tạo thời gian trễ 0-10s sử dụng IC NE555 với ngõ ra là tiếp điểm relay, được ứng dụng trong ứng dụng cần tạo độ trễ để bật tắt thiết bị, ví dụ: máy rửa tay, bình rót rượu tự động…

- Cụ thể: Sau khi cung cấp nguồn điện 5-12v, relay sẽ đóng ngay lập tức trong khoảng từ 0 ~ 10s (có thể điều chỉnh), sau khi hết thời gian trễ relay mở và duy trì cho đến khi được cấp nguồn lại.

* THÔNG SỐ KỸ THUẬT:

- IC điều khiển: NE555

- Điện áp: DC 12V

- Dòng điện khi relay đóng: 0.03A

- Điều chỉnh thời gian trễ (0 ~ 10 giây)

- Tăng chiết áp có thể tăng thời gian trễ

- Tăng điện dung C1 có thể tăng thời gian trễ

- Có đèn báo nguồn đầu vào

- Có thể điều khiển các thiết bị AC 220 V / 10A. (Thiết bị điều khiển tối đa 2000W)

- Công thức tính thời gian trễ: T=1.1*R*C, ví dụ: tụ 100uf, điện trở: 100K -> T= 1.1*100000 * 0.0001 = 11s

- Trọng lượng: 20g
