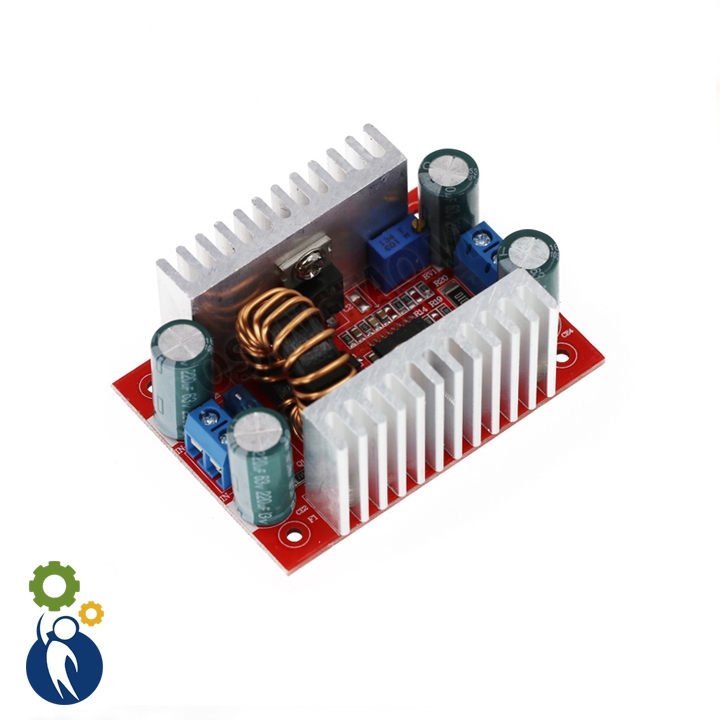

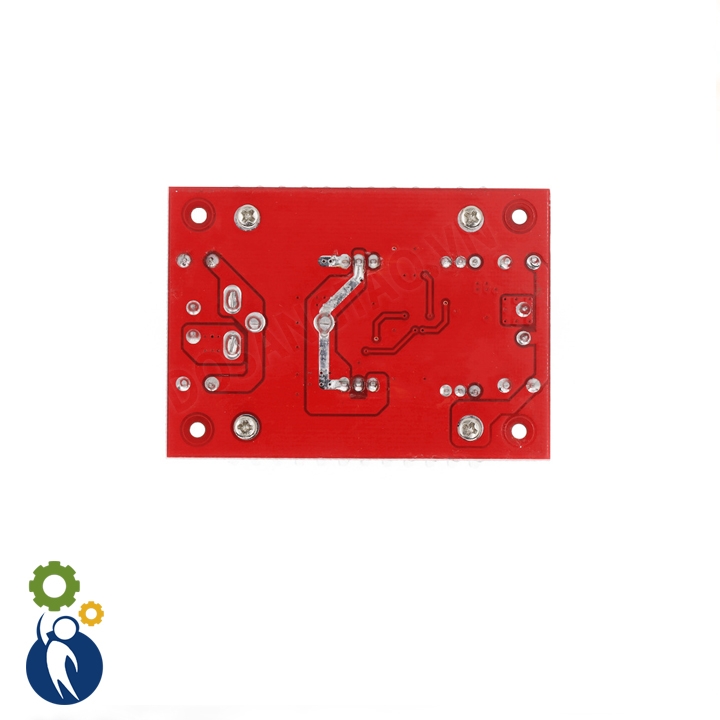

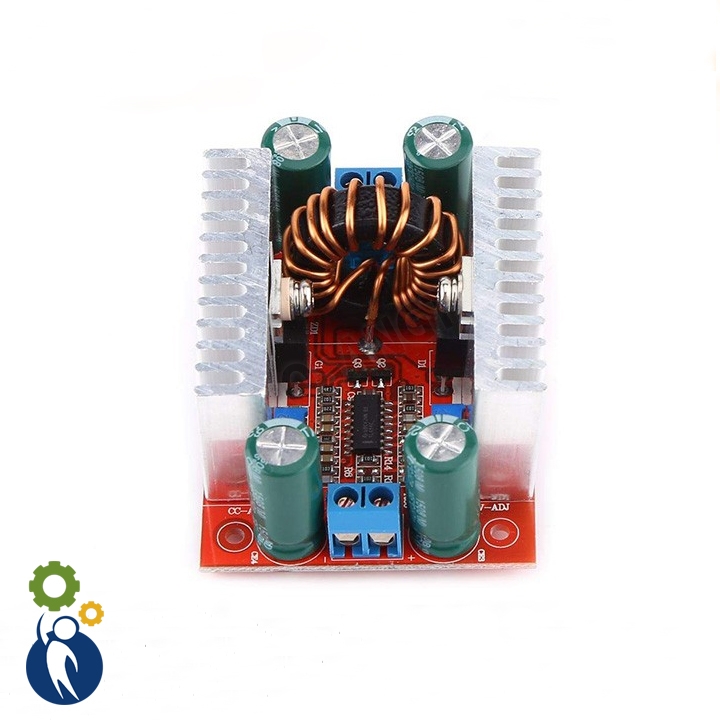

Mạch Tăng Áp DC 8.5-50V Lên 12-60V 400W

* MÔ TẢ CHUNG:

Mạch Tăng Áp DC 8.5-50V Lên 12-60V 400Wmạch tăng áp DC 400W với đầu vào từ 8.5 - 50V tăng điện áp lên 12 - 60V với yêu cầu điện áp đầu ra luôn lớn hơn điện áp đầu vào và có thể điều chỉnh điện áp, dòng điện đầu ra bằng biến trở với công suất lên đến 400W

* THÔNG SỐ KĨ THUẬT:

- Điện áp ngõ vào IN: DC8.5 - 50V

- Dòng điện đầu vào : 15A ( MAX) Trên 8A tăng cường thêm tản nhiệt.

- Dòng làm việc tĩnh: 10mA (khi 12V tăng lên 20V, điện áp ra càng cao thì dòng tĩnh sẽ tăng)

- Điện áp ngõ ra OUT: DC12-60V

- Dòng điện đầu ra : 12A ( MAX) Trên 7A tăng cường thêm tản nhiệt.( Đầu vào và ra có ký hiệu trên mạch in)

- Phạm vi dòng điện không đổi: 0.2-12A

- Nhiệt độ làm việc:  -40 ~ + 85 độ (vui lòng tăng cường tản nhiệt khi nhiệt độ môi trường quá cao)

- Tần số: 150 KHz

- Điện áp được điều chỉnh bằng biến trở VR1

- Dòng điện tối đa được điều chỉnh bằng biến trở VR2

- Dòng tiêu thụ không tải ( 25mA)

- Hiệu suất chuyển đổi: 96% (hiệu suất liên quan đến điện áp đầu vào, đầu ra, dòng điện và chênh lệch áp suất)

- Bảo vệ quá dòng: Có (khi đầu vào vượt quá 1, điện áp đầu ra sẽ tự động giảm và có một phạm vi lỗi nhất định.)

- Bảo vệ kết nối ngược đầu vào: Không có, (nếu bạn cần thêm kết nối ngược hiện tại, vui lòng kết nối một diode nối tiếp với đầu vào)

- Phương pháp lắp đặt]: 4 lỗ vít 2,5mm

- Chế độ đấu dây: Đầu ra dây

- Kích thước: 67x28x48mm

- Trọng lượng: 60g

* Lưu ý:

- 400W là công suất tối đa ở điều kiện lý tưởng nên dùng dưới 250W

- Module không có Diode bảo vệ ngược cực nên lưu ý khi cấp nguồn

- Không bảo vệ ngắn mạch ( quá dòng)

- Công suất ngõ ra phụ thuộc vào nguồn đầu vào vì mạch có hạn dòng 15A

- Công suất ngõ ra tối đa = điện áp đầu vào * 15A (chưa tính hiệu suất chuyển đổi 92-97%)

VD: đầu vào 12V thì công suất ngõ ra max=12*15=180W
