Mạch Sạc Pin 18650 TP4056 1A MicroUSB

Mã SP: Đang cập nhật
0
Tình trạng: Hết hàng
MÔ TẢ CHUNG

- Mạch Sạc Pin 18650 TP4056 1A MicroUSB cực kì nhỏ gọn dùng IC TP4056 hỗ trợ sạc và tự ngắt khi đầy (có LED đỏ sáng khi sạc), dòng tối ra khi sạc lên đến 1A, cấp nguồn từ cổng miniUSB cực kỳ tiện dụng.

- Sơ đồ mắc dây (xem hình số 2)...

- +
Mua hàng gọi ngay:0907.560.678





* MÔ TẢ CHUNG:

- Mạch Sạc Pin 18650 TP4056 1A MicroUSB cực kì nhỏ gọn dùng IC TP4056 hỗ trợ sạc và tự ngắt khi đầy (có LED đỏ sáng khi sạc), dòng tối ra khi sạc lên đến 1A, cấp nguồn từ cổng miniUSB cực kỳ tiện dụng.

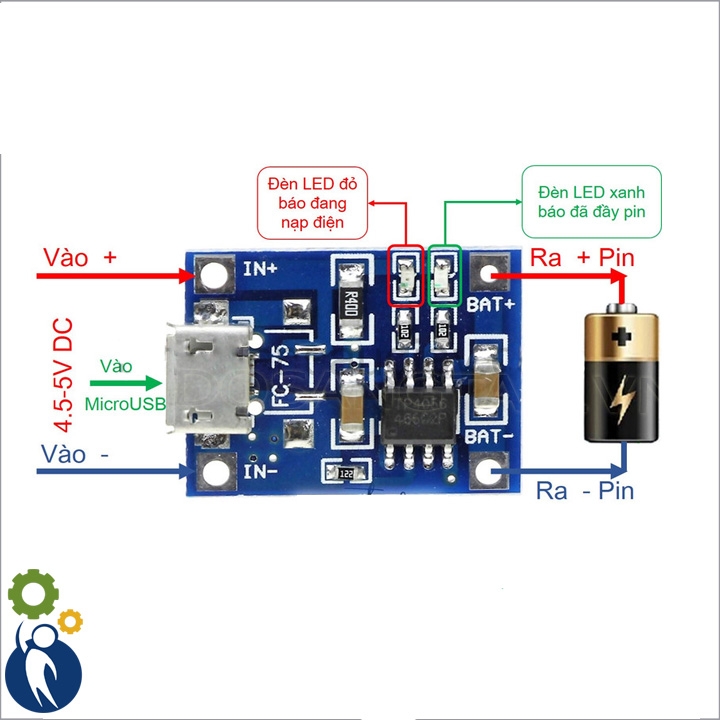

- Sơ đồ mắc dây (xem hình số 2)

* THÔNG SỐ KĨ THUẬT:

- Giao diện mạch sạc pin TP405 1A MicroUSB:

- Đầu vào có thể hỗ trợ Jack Micro USB

- Đầu vào có thể hàn dây

- Kích thước: 25 x 19 x 10mm

- Trọng lượng: 10g

- Dòng sạc Out Max: 1A

- Điện áp vào: 4.5 - 5.5 VDC

- Điện áp sạc đầy: 4.2V

- Nhiệt độ hoạt động: -10 đến 85 độ C

*Lưu Ý:

- Khi pin được kết nối lần đầu tiên, có thể OUT+ và OUT- Không có điện áp ra, lúc này cắm 5V và sạc để kích hoạt mạch bảo vệ, nếu chập mạch từ B+ B- rồi nối vào thì cần sạc để kích hoạt mạch bảo vệ.

- Khi sử dụng bộ sạc điện thoại di động để làm đầu vào, vui lòng lưu ý rằng bộ sạc phải có đầu ra 1A trở lên, nếu không có thể không sạc được.

- Ổ cắm USB TYPE C và bàn phím + - bàn phím bên cạnh nó làm đầu vào nguồn điện được kết nối với 5V:

  • B+ được kết nối với điện cực dương của pin lithium.
  • B- được kết nối với điện cực âm của pin lithium
  • OUT+ và OUT- được kết nối với tải, chẳng hạn như cực dương và cực âm của bảng tăng áp di động hoặc các tải khác.

- Kết nối pin với B+ B- cắm bộ sạc điện thoại di động vào ổ cắm USB, đèn đỏ sáng để sạc và đèn xanh sáng cho đầy.
