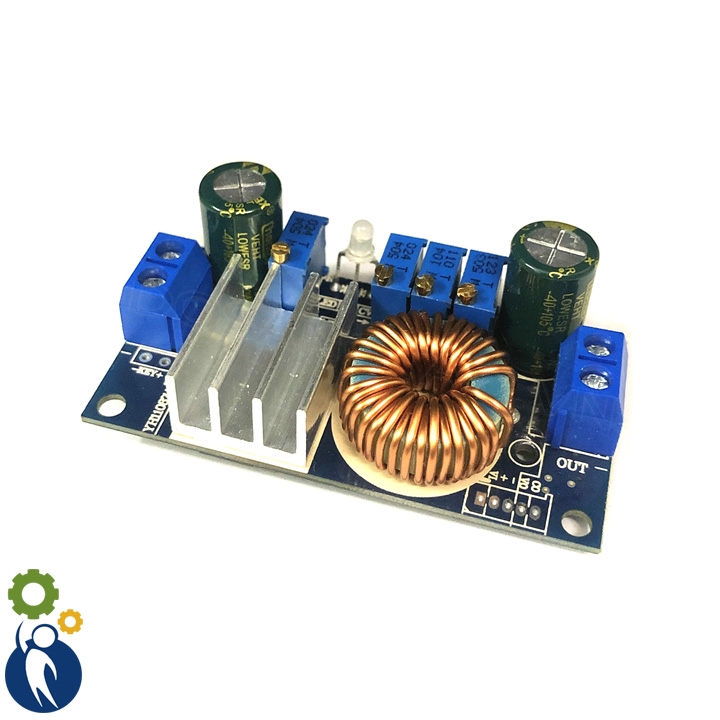

Mạch Sạc MPPT 5A Cho Pin Mặt Trời

* MÔ TẢ CHUNG:

- Mô-đun dòng điện không đổi điện áp giảm áp 5A, với chức năng MPPT, sạc pin bằng tấm pin mặt trời có thể tăng dòng sạc nhiều hơn gấp đôi, rút ngắn hiệu quả Thời gian sạc và giảm âm lượng của tấm pin mặt trời.

- Nó có thể sạc pin, pin lithium, vv, với chức năng chỉ báo sạc để tạo điều kiện quan sát trạng thái sạc.

- DIY là nguồn điện ổn định với chức năng dòng điện không đổi. Nó không sợ ngắn mạch trong quá trình sử dụng, có thể bảo vệ tải.

- Sản phẩm có thể cấp nguồn cho thiết bị điện tử của bạn.

- Điều khiển đèn LED công suất cao, có thể kết hợp nối tiếp và song song.

- Là nguồn cung cấp năng lượng cho xe hơi, cung cấp năng lượng cho điện thoại di động hoặc các sản phẩm kỹ thuật số khác nhau.

* THÔNG SỐ, ĐẶC ĐIỂM KĨ THUẬT:

- Tên mô-đun: Dòng điện không đổi điện áp không đổi bước xuống 5A MPPT

- Loại sản phẩm: mô-đun sạc

- Điện áp đầu vào: 6-36V

- Điện áp đầu ra: 1.25-32V liên tục có thể điều chỉnh,

- Dải cài đặt điện áp MPPT: 6-36V

- Phạm vi dòng điện không đổi đầu ra: 0,05-5A, dòng điện làm việc lâu dài được khuyến nghị trong phạm vi 3A

- Dải đèn quay đầu ra: 0,01-5A (dòng đèn chuyển mặc định là 0,3A)

- Nhiệt độ làm việc: -40 ~ + 85 độ

- Tần số làm việc: 180KHz

- Hiệu suất chuyển đổi: lên đến 95% (hiệu suất liên quan đến điện áp đầu vào, đầu ra, dòng điện và chênh lệch áp suất)

- Bảo vệ ngắn mạch: Có (dòng giới hạn là GT dòng không đổi đã đặt)

- Bảo vệ quá nhiệt: Có (Tự động tắt đầu ra sau khi quá nhiệt)

- Bảo vệ kết nối ngược đầu vào: không (nếu cần thiết, vui lòng nhập Diode vào đầu vào)

- Bảo vệ đầu ra chống chảy ngược: không

- Kích thước: Khoảng. 60x31x22mm / 2.4x1.2 x 0.9in(LxWxH)

* HƯỚNG DẪN SỬ DỤNG:

- Chỉ báo sạc: đèn đỏ khi sạc, đèn xanh khi đầy. Phương pháp phát hiện tín hiệu rẽ là dòng điện. Khi sử dụng các tấm pin mặt trời để cung cấp năng lượng, dòng sạc giờ mặt trời cũng nhỏ, thấp hơn dòng quay và cũng sẽ sáng màu xanh lá cây, nhưng hiện tại không đầy, hãy chú ý phân biệt. Sử dụng đồng hồ đo trực tiếp sẽ thấy dòng sạc trực tiếp hơn.

- Phương pháp lắp đặt: vít 4x3mm

- Phương pháp nối dây: Khối đầu cuối (đối với dây khi vỏ là đầu ra) in là đầu vào, OUT là đầu ra

* LƯU Ý KHI SỬ DỤNG:

- Hãy chắc chắn thêm diot chống đảo ngược khi đầu ra được kết nối với pin, nếu không mô-đun sẽ bị cháy.

- Phát hiện dòng điện của mô-đun là phát hiện cấp thấp. Vui lòng không rút ngắn cực âm đầu vào và cực âm của đầu ra trực tiếp.
