- Mạch Báo Dung Lượng Pin 12V Pin 3S mạch dùng để kiểm tra mức dung lượng của pin.
* MÔ TẢ CHUNG:
- Mạch Báo Dung Lượng Pin 12V Pin 3S mạch dùng để kiểm tra mức dung lượng của pin.
* THÔNG SỐ, ĐẶC ĐIỂM KỸ THUẬT:

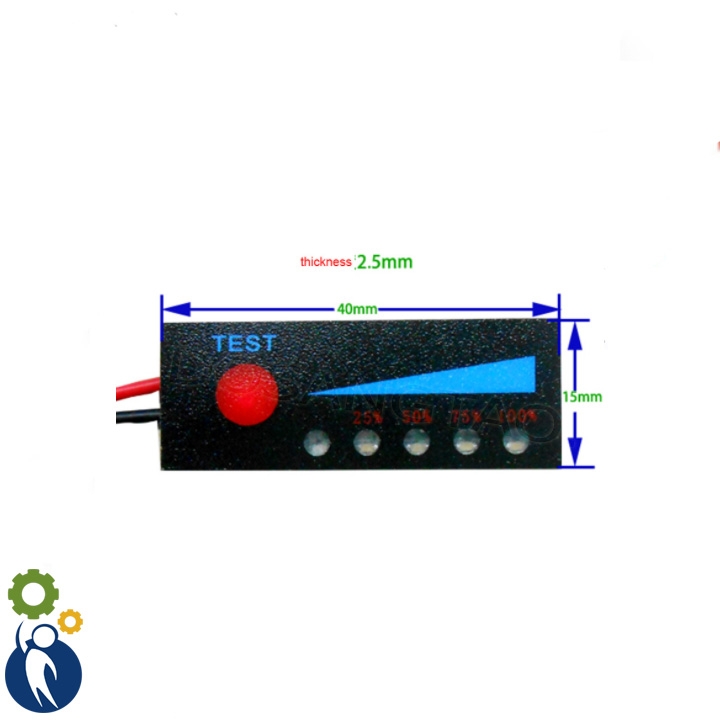

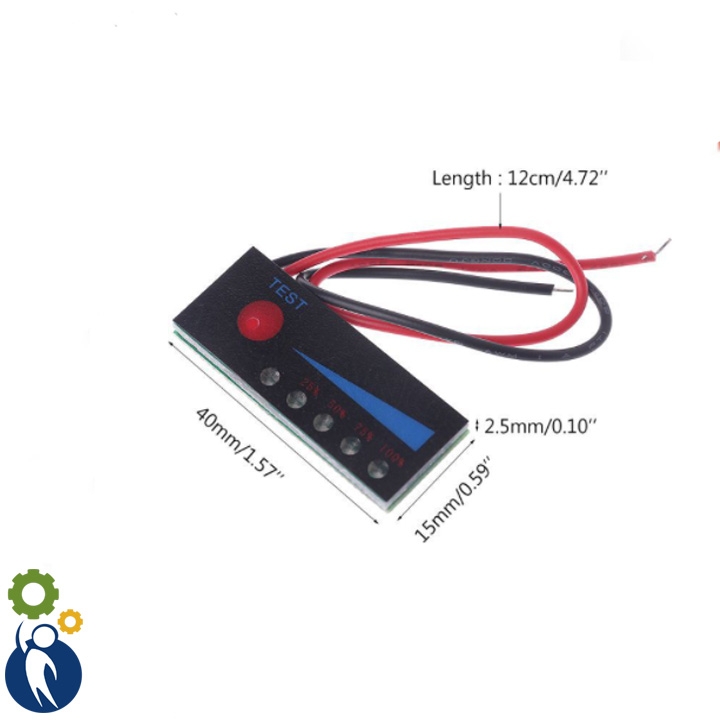

- Kích thước: 40mm x 15mm
- Chiều dài cáp: 120mm
- Trọng lượng: 5g
- Đèn hiển thị: 1 đèn đỏ (chỉ thị có nguồn Pin) và 4 đèn xanh dương báo mức (25%, 50%, 75%, 100%).
*Đối với các mạch chỉ thị Pin Lithium (N là số cell, vd: 2S là 2 cell):
- Đèn đỏ thứ 1 chỉ thị có nguồn
- Đèn xanh dương thứ 2 chỉ thị khi điện áp lớn hơn Nx3.3V
- Đèn xanh dương thứ 3 chỉ thị khi điện áp lớn hơn Nx3.5V
- Đèn xanh dương thứ 4 chỉ thị khi điện áp lớn hơn Nx3.7V
- Đèn xanh dương thứ 5 chỉ thị khi điện áp lớn hơn Nx3.9V
*Đối với mạch chỉ thị Acquy 12V (Có thể sử dụng mạch 12V cho Pin 4S):
- Đèn đỏ thứ 1 chỉ thị có nguồn
- Đèn xanh dương thứ 2 chỉ thị khi điện áp lớn hơn 11V
- Đèn xanh dương thứ 3 chỉ thị khi điện áp lớn hơn 12.3V
- Đèn xanh dương thứ 4 chỉ thị khi điện áp lớn hơn 12.6V
- Đèn xanh dương thứ 5 chỉ thị khi điện áp lớn hơn 12.9V
*HƯỚNG DẪN:
- Kết nối các cực dương và cực âm của bảng trưng bày với các cực dương và cực âm của pin đang được kiểm tra. Nhấn nút bấm màu đỏ bằng ngón tay của bạn và đèn LED sẽ sáng. Hiển thị năng lượng pin thời gian thực.
- Thả ngón tay ra, đèn LED sẽ tắt sau 3-5 giây và nó sẽ không tiêu thụ điện khi tĩnh.
- Với chức năng kết nối ngược, ngay cả khi đảo ngược tích cực và tiêu cực sẽ không bị cháy, hãy điều chỉnh nó.
- Tổng cộng có 5 đèn nhỏ, công suất hiển thị, thích hợp cho các đầu sạc pin lithium chuyển đổi ngược
- Loại 3.7V với 1 đèn báo nguồn màu đỏ, 4 đèn báo pin xanh các loại khác với 1 đèn báo nguồn màu đỏ, 4 đèn báo pin màu xanh
